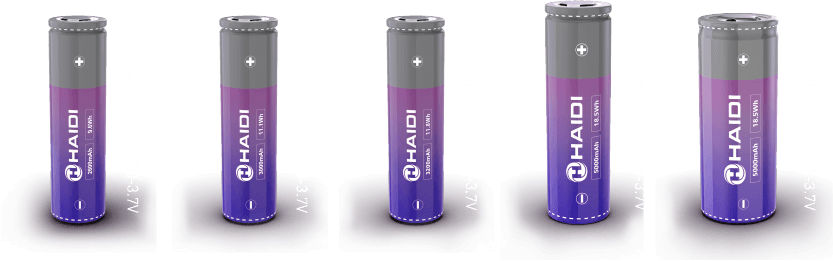

Cellules lithium-ion
Chimie NCM & NCA
CELLULES LITHIUM-ION
Chimie NCM & NCA
Les cellules LITHIUM-ION de Haidi Energy, alliant une haute densité énergétique (technologies NCM & NCA), une sécurité optimale (dispositif PTC) et une longue durée de vie, illustrent tout le potentiel de la technologie des batteries lithium-ion. Haidi Energy incarne à la fois une sécurité exceptionnelle et des performances supérieures : c’est ce qui fait sa réputation.
Garantie de sécurité
Grâce à deux dispositifs de sécurité intégrés, Haidi Energy assure une structure anti-explosion pour ses batteries lithium cylindriques, ainsi qu’une coupure automatique de l’alimentation en cas de surcharge.

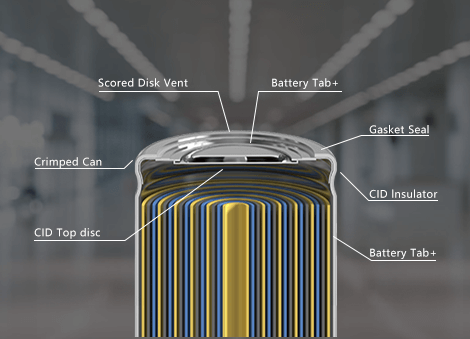

Composition interne (exemple de cellule) :
- Pôle positif
- Dispositif PTC (protection thermique)
- Collecteur
- Boîtier de la cellule
- Cathode (dioxyde de manganèse)
- Pôle négatif
- Isolant
- Anode (lithium)
- Séparateur
- Tube
- Diaphragme d’évent (soupape de sécurité)
2600mAh
Cellule 18650 à décharge élevée (5C)
Caractéristiques de la cellule
HDCNR18650-2600mAh-3.7V
- Taux de décharge : 13 A
- Capacité : 2600 mAh
- Tension : 3,7 V
Avantages
- Acceptation de charge élevée pour une recharge optimisée
- Courant de décharge exceptionnel
- Conception à double languette de collecteur pour une meilleure conductivité
- Résistance interne extrêmement faible pour des performances maximales
2500mAh
Cellule 18650 à décharge élevée (8C)
Caractéristiques de la cellule
HDCNR18650-2500mAh-3.7V
- Taux de décharge : 20 A
- Capacité : 2500 mAh
- Tension : 3,7 V
Avantages
- Sécurité renforcée
- Durée de vie cyclique leader sur le marché
- Large plage de températures de
- fonctionnement
- Boîtier ignifugé pour une protection optimale

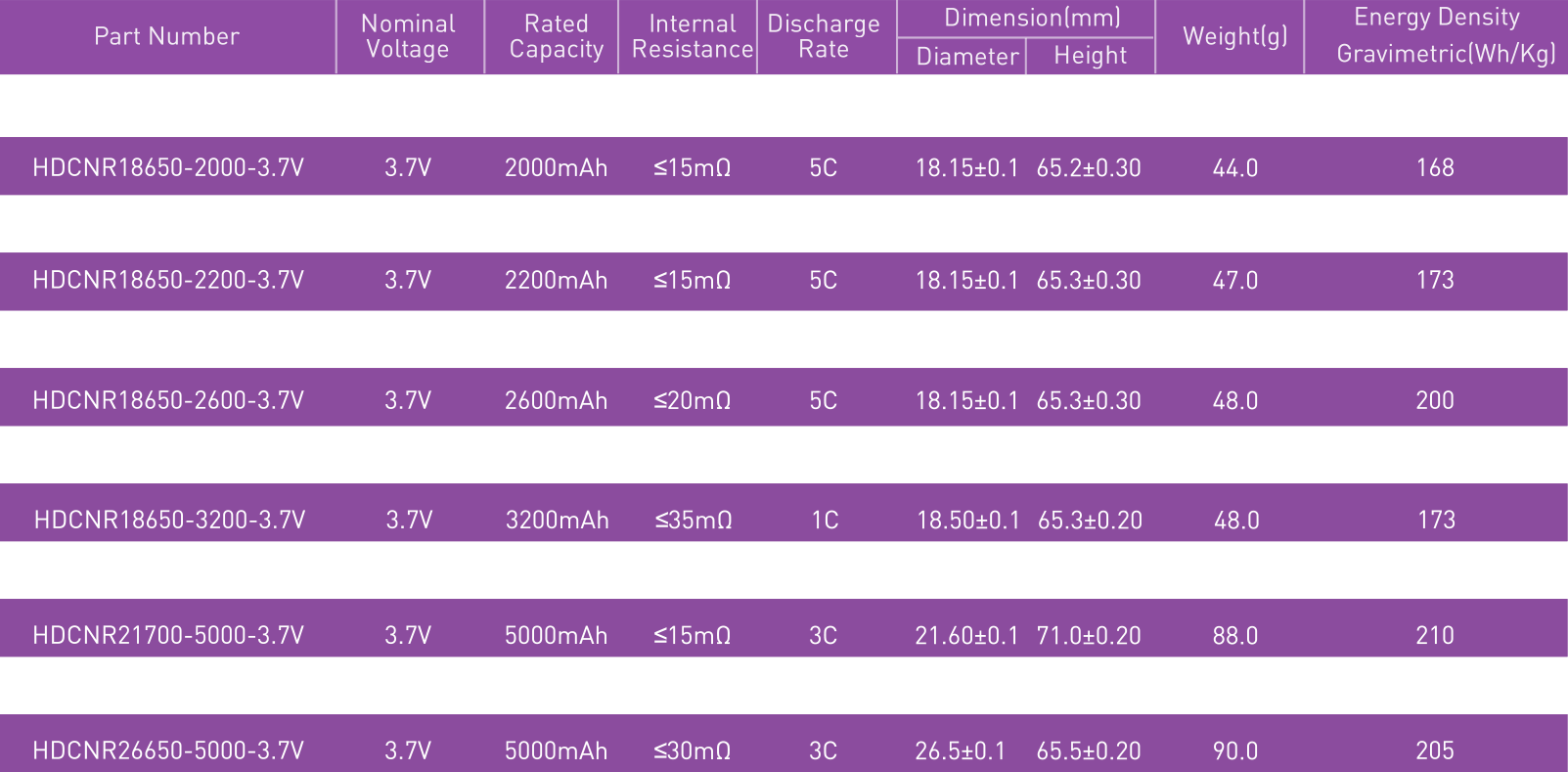

Fiche technique – Cellule cylindrique NMC
